Rosinox Площадка 2ПЩ Термо

Rosinox Площадка ТЕРМО

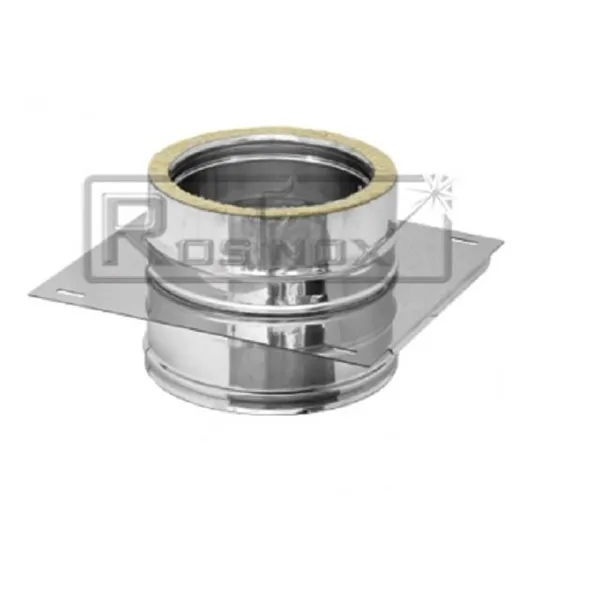

Rosinox Площадка ТЕРМО является силовым элементом. Конструктивно входит в состав силовых крепежных элементов – крепления основного (К-ОС) и опоры (ОП); может использоваться совместно с консолями (К-КС). Непосредственно стыкуется с основными элементами дымохода.
Rosinox Площадка ТЕРМО состоит из трубного элемента, соответствующего типу дымоходной системы (ТЕРМО) и опорной пластины с монтажными отверстиями.
Опорная пластина закрепляется на трубном элементе за счет двух кольцевых ребер жесткости, выполненных способом вальцевания (в случае, если трубный элемент утеплен, вальцевание производится
на внешнем контуре). Ребра жесткости удерживают дымоход в статичном положении относительно вертикальной оси, принимая на себя вес вышерасположенной конструкции и перенося его на пластину, и далее — на опорные части силовых креплений – подкосы (ПК), консоли (КС) или ножки опоры (ОП). Rosinox Площадка ТЕРМО
Монтажные отверстия пластины имеют удлиненную форму и вытянуты вдоль опорных частей силовых креплений. Это позволяет производить юстировку площадки относительно опорной стены здания в пределах 3,5 см.
Диапазон диаметров:
Отводы ТЕРМО: 80, 100, 110, 115, 120, 125 100, 110, 130, 150, 180, 200, 250, 300, 350, 400, 450, 500,600,700,800,900,1000мм.
По конструктивным особенностям Rosinox Площадка ТЕРМО является утепленной (ТЕРМО).
