Крепление междуэтажное 1К-М

Крепление межэтажное

КРЕПЕЖНЫЕ ЭЛЕМЕНТЫ
Это вспомогательные (фасонные) элементы дымоходной системы, используемые для крепления основных элементов дымохода:

1) к внутренней или наружной опорной стене здания;

2) к опорной мачте (ферме).
Крепежные элементы жестко закрепляют дымоход, поддерживая его пространственную конфигурацию. Силовые крепежные элементы переносят нагрузку монтируемых над ними модулей на несущие конструкции.

К силовым элементам относятся – основное, консольное, междуэтажное крепления, площадка и опора (К-ОС, К-КС, К-М, ПЩ, ОП).

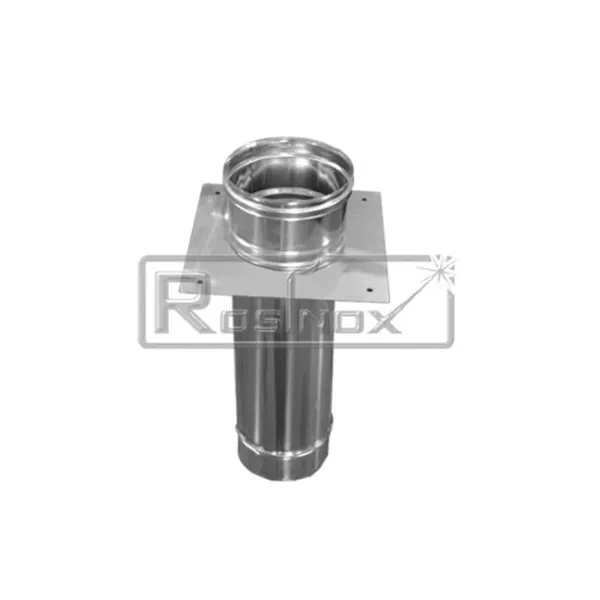

Крепление междуэтажное 1К-М является силовым элементом. Переносит вес расположенной выше конструкции на междуэтажное перекрытие.
Состоит из трубного элемента, соответствующего типу дымоходной системы (МОНО, ТЕРМО) и опорной пластины с монтажными отверстиями.
Пластина закрепляется на трубном элементе аналогично площадке (см.ПЩ).
Пластина жестко крепится к междуэтажному перекрытию.
По конструктивным особенностям Крепление междуэтажное является неутеплённым (МОНО).
Диапазон диаметров крепление междуэтажное МОНО:

80, 100, 110, 115, 120, 125, 130, 150, 180, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 мм
